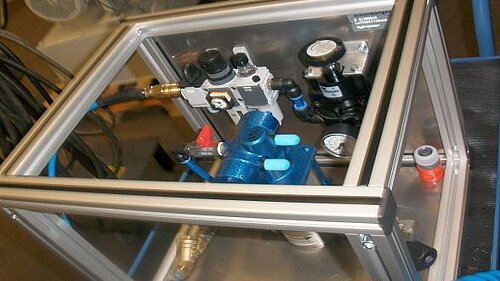

Druckluftbetriebene Hydropumpe für Spann- und Prüfzwecke

Druckluftbetriebene Hydrauliksysteme sind eine effiziente Alternative zu elektrisch angetriebenen Aggregaten – insbesondere dann, wenn hohe Betriebssicherheit, schnelle Reaktion auf Druckänderungen und ein mobiler Einsatz im Vordergrund stehen. In diesem Projekt wurden die Systeme in zwei unterschiedlichen Anwendungen eingesetzt: einmal als Spannhydraulik und im zweiten Fall zur Durchführung von Prüfungen unter besonderen Einsatzbedingungen.

Ziel
Ziel war die Umsetzung eines flexibel einsetzbaren Hydrauliksystems für Spann- und Prüfaufgaben, das ohne permanent laufenden Elektromotor auskommt und gleichzeitig sicher, kompakt und leicht integrierbar ist. Für den Prüfaufbau sollte zusätzlich eine Lösung realisiert werden, die unabhängig von einem Stromanschluss am Einsatzort funktioniert.

Lösung
Eingesetzt wurde eine luftbetriebene Hydropumpe, die nach dem Prinzip der Druckübersetzung arbeitet. Dabei wird die hydraulische Seite mit einer vergleichsweise kleinen Wirkfläche ähnlich dem Funktionsprinzip eines Pneumatikzylinders mit deutlich größerer Fläche angetrieben.
Die Absicherung des Systems erfolgt kostengünstig und einfach auf der pneumatischen Seite. Zudem reagiert das System unmittelbar auf Druckabfälle im Hydraulikkreis, ohne dass hierfür ein Elektromotor dauerhaft betrieben oder ein zusätzliches Speichersystem zur Druckhaltung vorgehalten werden muss. Durch den Verzicht auf einen schweren Elektromotor ergaben sich außerdem Gewichtsvorteile, die insbesondere bei mobilen Anwendungen relevant sind.

Ergebnis
Das System wurde erfolgreich sowohl für Spannaufgaben als auch für Prüfzwecke eingesetzt und überzeugte durch hohe Betriebssicherheit, schnelle Reaktionsfähigkeit und eine kompakte, leichte Bauform. Ein wesentlicher Mehrwert zeigte sich bei der Prüfapplikation: Da am Einsatzort kein Stromanschluss verfügbar war, konnte die Anlage vollständig über die vorhandene Druckluftversorgung eines LKW betrieben werden. Dadurch wurde eine netzunabhängige, robuste und wirtschaftliche Durchführung der Prüfungen ermöglicht.
